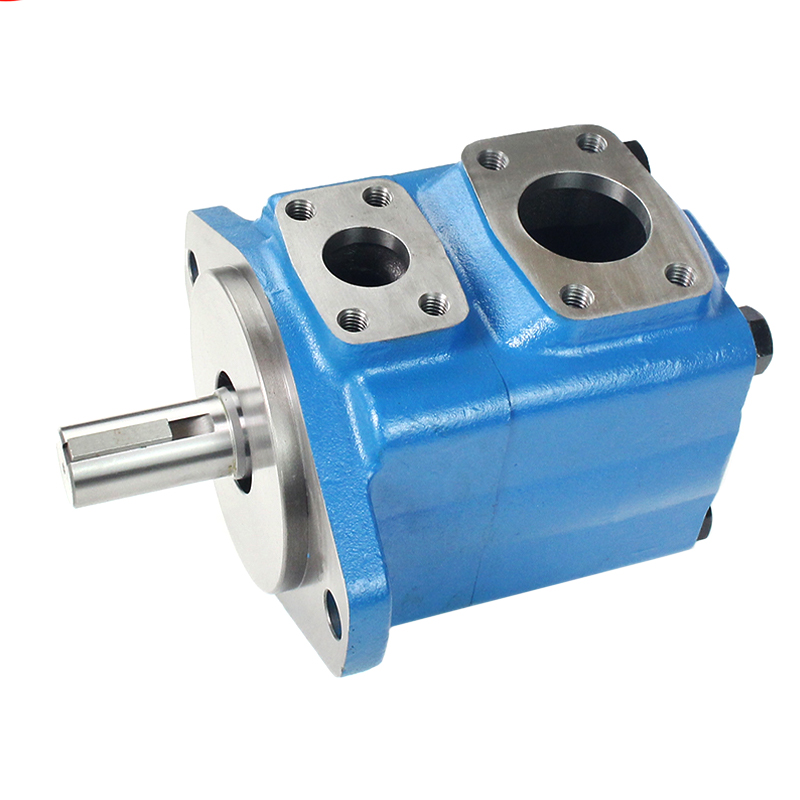

Intra-Vane pojedinačna pumpa VQ serije

VQ serije brze i tlačne intra-vane pumpe zadovoljavaju vozilo. Ove pumpe imaju visoki tlak. S velikim kapacitetom kompaktne veličine, niskom razinom buke i duljim radnim značajkama, njihovi glavni tehnički podaci dosegli su naprednu razinu istog proizvoda na svijetu, oni se široko koriste u hidrauličkim sustavima za strojne alate, preše, strojeve za lijevanje, inženjering, plastično ubrizgavanje i drugi strojevi

Intra-vane pojedinačne pumpe VQ serije izrađene su da se izvrsno snalaze u aplikacijama velike brzine i visokog pritiska, što ih čini idealnim za moderna vozila i industrijske strojeve. Svojom impresivnom sposobnošću da isporučuju visoki tlak i veliki kapacitet u kompaktnom dizajnu, ove pumpe ne samo da optimiziraju prostor, već i povećavaju ukupnu učinkovitost. Njihov rad s malim bukom značajna je prednost, pridonoseći mirnijem radnom okruženju, dok njihova robusna konstrukcija osigurava duži radni vijek, smanjujući potrebe za održavanjem. Postižući napredne tehničke specifikacije, pumpe VQ serije prepoznaju se kao čelnici hidrauličke tehnologije, široko korištene u hidrauličkim sustavima za strojne alate, preše, strojeve za lijevanje, inženjering i plastično oblikovanje ubrizgavanja. Ove značajke kolektivno pozicioniraju VQ seriju kao vrhunski izbor za industrije koje traže pouzdane i učinkovite hidrauličke rješenja.

Nabavite citat

Preuzmite PDF

Kod modela

** VQ

Niz

Geometrijski
kod za pomicanje
pojedinačne pumpe ili
osovina krajnja pumpa od
dvostruka pumpa

Geometrijski
kod za pomicanje
Coyer End Pump
dvostruke pumpe

Osovina

Standard

Namjenen za teške poslove

Razdvojen 11 151 174

Položaj izlaza (pregledano
s kraja poklopca pumpe)

P2 Outlet položaj
dvostruke pumpe

P1 Outlet položaj
dvostruke pumpe

Rotacija (gledano iz osovine)

L-lijeva ruka, izostavite za desnu

Tehnički podaci

Pojedinačne pumpe VQ serije

Niz	Raseljavanje Kodirati	Geometrijski raseljavanje ml/r	VQ serija		Težina kg
			Maksimum Brzina RPM	Maksimum Pritisak MPA
20	2	7	2700	14	12
	3	11.7
	4	15		21
	5	18
	6	19
	7	22
	8	27
	9	30
	10	33
	11	36
	12	40		16
	14	45		14
25	10	33	2700	21	14.8
	12	40
	14	45
	17	55	2500
	19	60
	21	67
35	21	67	2500	21	22.7
	25	81
	30	97
	35	112	2400
	38	121
45	42	138	2200	17.5	34
	45	147
	50	162
	57	180
	60	193
	66	208
	75	237		14

Dvostruke pumpe VQ serije

Niz	Kod za pomicanje krajnje pumpe osovine	Kôd za pomicanje krajnje pumpe

2520	10、12、14、17、19、21	2、3、4、5、7、7、8、9、10、1112、14
2525	10、12、14、17、19、21	10、12、14、17、19、21
3520	21、25、30、35、38	2、3、4、5、7、7、8、9、10、1112、14
3525	21、25、30、35、38	10、12、14、17、19、21
4520	42、45、50、57、60、66、75	2、3、4、5、7、7、8、9、10、1112、14
4525	42、45、50、57、60、66、75	10、12、14、17、19、21
4535	42、45、50、57、60、66、75	21、25、30、35、38

Pumpa	Raseljavanje	A = suprotni ulazni port	B = -90 ° CCW od ulaza	C = inline s ulazom	D = -90 ° CW od ulaza
20VQ jednostruka pumpa	5 GPM	20VQ 5A 1A 22R	20VQ 5A 1B22R	20VQ 5A 1C22R	20VQ 5A 1D 22R
	8 gpm	20VQ 8A 1A 22R	20VQ 8A 1B22R	20VQ 8A 1C22R	20VQ 8A 1D 22R
	9 GPM	20VQ 9A 1A 22R	20VQ 9A 1B 22R	20VQ 9A 1C22R	20VQ 9A 1D 22R
	11 GPM	20VQ11A 1A 22R	20VQ 11A 1B22R	20VQ11A 1C22R	20VQ11A 1D 22R
	12 GPM	20VQ12A 1A 22R	20VQ12A 1B22R	20VQ 12A 1C22R	20VQ 12A 1D 22R
	14 GPM	20VQ14A 1A 22R	20VQ 14A 1B22R	20VQ 14A 1C22R	20VQ 14A 1D 22R
25VQ jednostruka pumpa	10 GPM	25VQ 10A 1A 22R	25VQ 10A 1B22R	25VQ 10A 1C22R	25VQ 10A 1D 22R
	12 GPM	25VQ12A 1A 22R	25VQ12A 1B22R	25VQ 12A 1C22R	25VQ 12A 1D 22R
	14 GPM	25VQ14A 1A 22R	25VQ 14A 1B22R	25VQ 14A 1C22R	25VQ 14A 1D 22R
	17 GPM	25VQ17A 1A 22R	25VQ17A 1B22R	25VQ 17A 1C22R	25VQ17A 1D 22R
	19 GPM	25VQ19A 1A 22R	25VQ 19A 1B22R	25VQ 19A 1C22R	25VQ 19A 1D 22R
	21 GPM	25VQ21A 1A 22R	25VQ21A 1B22R	25VQ21A 1C22R	25VQ 21A 1D 22R
35VQ jednostruka pumpa	21 GPM	35VQ21A1A22R	35VQ21A 1B 22R	35VQ 21A 1C22R	35VQ21A 1D 22R
	25 GPM	35VQ25A 1A22R	35VQ25A 1B 22R	35VQ 25A 1C22R	35VQ 25A 1D 22R
	30 GPM	35VQ 30A 1A22R	35VQ 30A 1B 22R	35VQ 30A 1C22R	35VQ 30A 1D 22R
	35 GPM	35VQ 35A 1A22R	35VQ 35A 1B 22R	35VQ 35A 1C22R	35VQ35A 1D 22R
	38 GPM	35VQ38A 1A 22R	35VQ38A 1B 22R	35VQ38A 1C 22R	35VQ38A 1D 22R
45VQ jednostruka pumpa	42 GPM	45VQ42A 1A 22R	45VQ 42A 1B22R	45VQ 42A 1A22R	45VQ 42A 1D 22R
	45 GPM	45VQ45A 1A 22R	45VQ 45A 1B22R	45VQ 45A 1A22R	45VQ 45A 1D 22R
	50 GPM	45VQ 50A 1A 22R	45VQ 50A 1B22R	45VQ 50A 1A22R	45VQ 50A 1D 22R
	57 GPM	45VQ57A 1A 22R	45VQ 57A 1B22R	45VQ 57A 1A22R	45VQ 57A 1D 22R
	60 GPM	45VQ 60A 1A 22R	45VQ 60A 1B22R	45VQ 60A 1A22R	45VQ 60A 1D 22R
