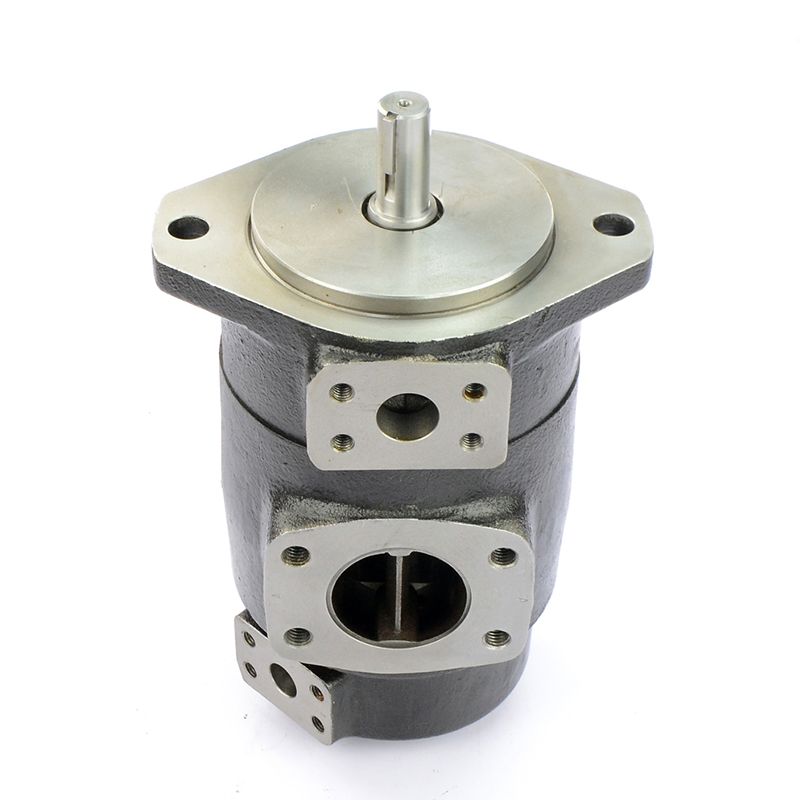

SQP serije Single pumpe

Ove serijske pumpe su visokotlačne i visoke performanse intra-vane pumpe, koje su posebno razvijene za radne uvjete s malim šumom. Naširoko se primjenjuju u hidrauličkim sustavima za strojne alate, preše, strojeve za lijevanje, inženjering plastičnog oblikovanja i drugih strojeva, koji zahtijevaju niži šum.
Glavne značajke:
1. Kompleti uloška u potpunosti su slični onima iz Vickers Stabilnih V pumpi koje se mogu zamijeniti s serijama SOP serije Caredge
2. Novi konfiguracijski dizajn dobiva izvrsne performanse u ograničavanju pulsiranja i buke.
3. Ojačani dizajn kućišta pumpe nudi bolju antivibracijsku sposobnost, što utječe na izuzetno nisku buku.

Nabavite citat

Preuzmite PDF

Kod modela

SQP **

Niz

Geometrijski
kod za pomicanje
jednokratne pumpe ili pumpe
dvostruka pumpa

Geometrijski
kod za pomicanje
pumpe
dvostruke pumpe

Osovina

1 standard

8 6-teška dužnost

Razdvojen 11 151 174

Položaj izlaza (pregledano
s kraja poklopca pumpe)

P2 Outlet položaj
dvostruke pumpe

P1 Outlet položaj
dvostruke pumpe

Rotacija (gledano iz osovine)

L-lijeva ruka, izostavite za desnu ruku

Tehnički podaci

SQP serije pojedinačne pumpe

Niz	Raseljavanje kodirati	Geometrijski raseljavanje ml/r	SQP		F11-SQP		F3-SQP		Minimalna brzina R/min
			Koristite hidraulično ulje ili tekućinu estera fosfata		Koristite vodenu tekućinu glikola		Koristite emulziju vode u ulju
			maksimalan pritisak MPA	Maksimalna brzina R/min	maksimalan pritisak MPA	Maksimalna brzina R/min	maksimalan pritisak MPA	Maksimalna brzina R/min
SQP1	2	7.5	14	1800	14	1200	14	1200	600
	3	10
	4	13	17.5		17.5
	5
	6	19
		23
	8	27
	9	30
	10	32.5
	11	36
	12	40	16		16
	14	45	14		14
SQP2	10	32.5	17.5	1800	17.5	1200	14	1200	600
	12	40
	14	45
	15	50
	17	55
	19	60
	21	67
SQP3	21	67	17.5	1800	17.5	1200	14	1200	600
	25	81
	30	97
	32	100
	35	112
	38	121
	45	142
SQP4	42	138	17.5	1800	17.5	1200	14	1200	600
	45	147
	50	162
	57	180
	60	193
	66	212
	75	237	14		14

Dvostruke pumpe SQP serije

Niz

Displacement code of shaft end pump

Displacement code of cover end pump

SQP21

10、12、14、15、17、19、21

2、3、4、5、7、7、8、9、10、1112、14

SQP31

21、25、30、32、35、38、45

2、3、4、5、7、7、8、9、10、1112、14

SQP32

21、25、30、32、35、38、45

10、12、14、15、17、19、21

SQP41

42、45、50、57、60、66、75

2、3、4、5、7、7、8、9、10、1112、14

SQP42

42、45、50、57、60、66、75

21、25、30、32、35、38、45

SQP43

42、45、50、57、60、66、75

10、12、14、15、17、19、21

SQP jednostruka pumpa
SQP1-2-1A-15	SQP3-17-1A-18	SQP4-30-86A-18
SQP1-2-1B-15	SQP3-17-1B-18	SQP4-30-86B-18
SQP1-2-1C-15	SQP3-17-1C-18	SQP4-30-86C-18
SQP1-2-1D-15	SQP3-17-1D-18	SQP4-30-86D-18
SQP1-3-1A-15	SQP3-21-1A-18	SQP4-35-86A-18
SQP1-3-1B-15	SQP3-21-1B-18	SQP4-35-1A-l-18
SQP1-3-1C-15	SQP3-21-1C-18	SQP4-35-86C-18
SQP1-3-1D-15	SQP3-21-1C-l-18	SQP4-35-86B-18
SQP1-5-1A-15	SQP3-21-86C-L-18	SQP4-35-86C-18
SQP1-5-1B-15	SQP3-21-86D-l-18	SQP4-35-86D-18
SQP1-5-1C-15	SQP3-21-1D-18	SQP4-42-86A-18
SQP1-5-1D-15	SQP3-25-1A-18	SQP4-42-86A-L-18
SQP1-6-1D-15	SQP3-25-1B-18	SQP4-42-86B-18
SQP1-6-1C-15	SQP3-25-1B-l-18	SQP4-42-86C-18
SQP1-8-1A-15	SQP3-25-1C-18	SQP4-42-86D-18
SQP1-8-1B-15	SQP3-25-1C-l-18	SQP4-50-86A-18
SQP1-8-1C-15	SQP3-25-1D-18	SQP4-50-86A-L-18
SQP1-8-1D-15	SQP3-25-86A-18	SQP4-50-86B-18
SQP1-8-1A-l-15	SQP3-25-86C2-l-18	SQP4-50-86C-18
SQP1-8-1C-l-15	SQP3-25-86D-18	SQP4-50-86C-L-18
SQP1-11-1A-15	SQP3-25-1B-l-18	SQP4-50-86D-18
SQP1-11-1B-15	SQP3-30-1A-18	SQP4-60-86A-18
SQP1-11-1C-15	SQP3-30-1B-18	SQP4-60-86A-L-18
SQP1-11-1D-15	SQP3-30-1C-18	SQP4-60-86B-18
SQP1-14-1A-15	SQP3-30-1D-18	SQP4-60-86B-L-18
SQP1-14-1B-15	SQP3-30-86C-L-18	SQP4-60-86C-18
SQP1-14-1C-15	SQP3-30-1C-18	SQP4-60-86C-L-18
SQP1-14-1D-15	SQP3-30-86D-18	SQP4-60-86D-L-18
SQP2-10-1A-18	SQP3-32-1A-18	SQP4-60-86D-18
SQP2-10-1B-18	SQP3-32-1B-18	SQP4-42-86C-L-18
SQP2-10-1C-18	SQP3-32-1C-18	SQP4-42-86D-18
SQP2-10-1D-18	SQP3-32-1D-18	SQP4-45-86A-18
SQP2-12-1A-18	SQP3-32-1B-18	SQP4-45-86A-L-18
SQP2-12-1A2-18	SQP3-32-86B-18	SQP4-57-86B-18
SQP2-12-1A-l-18	SQP3-35-1A-18	SQP4-57-86B-L-18
SQP2-12-1B-18	SQP3-35-1A-l-18	SQP4-75-86C-18
SQP2-12-1C-18	SQP3-35-1B-18	SQP4-75-86C-L-18
SQP2-12-1C-l-18	SQP3-35-1C-18	SQP4-66-86D-L-18
SQP2-12-1D-18	SQP3-35-1D-18	SQP4-66-86D-18
SQP2-14-1A-18	SQP3-35-86A-18	SQP4-45-1A-18
SQP2-14-1B-18	SQP3-35-86B-18	SQP4-45-1B-18
SQP2-14-1C-18	SQP3-35-86C-18	SQP4-60-1C-18
SQP2-14-1D-18	SQP3-35-86C2-18	SQP4-60-1C-l-18
SQP2-15-1A-18	SQP3-35-86D-18	SQP4-60-1D-l-18
SQP2-15-1B-18	SQP3-35-1D-18	SQP4-60-1D-18
SQP2-15-1C-18	SQP3-38-1A-18	SQP4-42-1C-l-18
SQP2-15-1D-18	SQP3-38-1A-l-18	SQP4-42-1D-18
SQP2-17-1A-18	SQP3-38-1B-18	SQP4-45-1A-18
SQP2-17-1B-18	SQP3-38-1C-18	SQP4-45-1A-l-18
SQP2-17-1C-18	SQP3-38-1D-18	SQP4-57-1B-18
SQP2-17-1C-l-18	SQP3-38-86C-18	SQP4-57-1B-L-18
SQP2-17-1D-18	SQP3-38-86D-18	SQP4-75-1C-18
SQP2-19-1A-18	SQP3-38-86D-L-18	SQP4-75-1-l-18
SQP2-19-1B-18	SQP3-38-1D-18	SQP4-66-1D-l-18
SQP2-19-1D-18	SQP3-38-86A-L-18	SQP4-66-1D-18
SQP2-21-1D-18	SQP3-38-86B-18	SQP4-45-1A-18
SQP2-21-1C-18	SQP2-21-1B-18	SQP4-60-1B-l-18
SQP2-21-1C2-l-18	SQP2-21-1C-18	SQP4-60-1B-18
